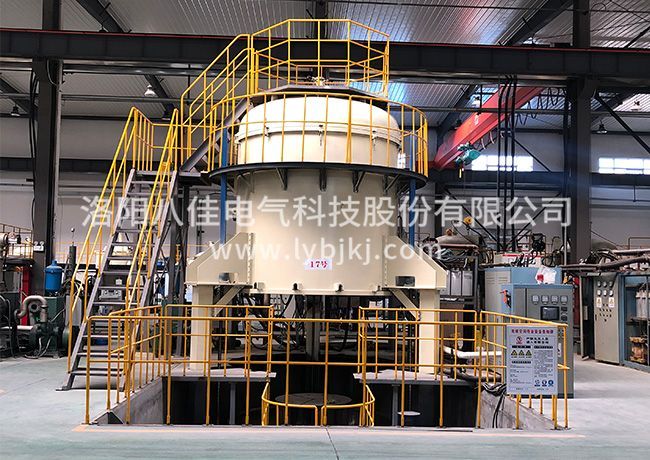

真空燒結爐是怎樣實現材料提煉的　　真空燒結爐是一種高溫、高壓的設備，主要用于材料的提煉和制備。它通過將材料放置在真空環境下，加熱至高溫狀態，使材料內部原子結構發生變化，實現材料的提純和晶體生長。　　具體地說，真空燒結爐的工作原理如下：　　1.準備原材料：將需要提純的材料按照一定的配比和要求進行混合，制成粉末狀。　　2.裝料：將混合好的粉末裝入燒結爐的加熱腔內。　　3.抽真空：啟動真空泵，將燒結爐內的氣體抽出，使其形成真空環境。　　4.加熱：通過電阻加熱器或其他熱源，對裝有材料的加熱腔進行加熱，使材料溫度逐漸升高。　　5.燒結：當材料溫度達到一定程度時，材料內部開始發生化學反應，原子結構得以重新排列，從而實現材料的提純和晶體生長。　　6.冷卻：待材料燒結完成后，關閉加熱器，讓燒結爐內溫度逐漸降低，直至室溫。　　7.取出材料：將燒結好的材料從燒結爐中取出，進行后續的加工和制備。　　總之，真空燒結爐通過高溫、高壓、真空等條件，實現了材料的提純和晶體生長，是材料制備領域中不可或缺的關鍵設備之一。

　　氣相沉積爐在微電子制造中的重要應用及其優勢　　微電子制造作為現代信息技術的基石，對高性能、高精度的薄膜材料制備技術提出了嚴苛的要求。氣相沉積爐作為一種先進的薄膜制備設備，在微電子制造領域發揮著舉足輕重的作用。氣相沉積爐廠家八佳電氣將探討氣相沉積爐在微電子制造中的重要應用，并通過具體實例說明其優勢。　　一、氣相沉積爐在微電子制造中的重要應用　　集成電路制造　　在集成電路制造過程中，氣相沉積爐被廣泛應用于制備各種金屬薄膜、介質薄膜和絕緣薄膜。例如，通過氣相沉積技術，可以在硅片上沉積銅、鋁等金屬薄膜，形成電路中的導線；同時，也可以制備出氧化鋁、氮化硅等介質薄膜，用于電路中的電容、電感等元件。這些薄膜材料具有優異的電學性能和穩定性，能夠確保集成電路的性能和可靠性。　　半導體器件制造　　氣相沉積爐在半導體器件制造中同樣發揮著關鍵作用。例如，在制備晶體管、二極管等器件時，需要利用氣相沉積技術制備出高質量的氧化物薄膜、氮化物薄膜等。這些薄膜材料具有良好的絕緣性和穩定性，能夠提高器件的性能和壽命。此外，氣相沉積爐還可用于制備薄膜晶體管（TFT）等平板顯示器件的關鍵材料，推動顯示技術的不斷發展。　　微電子封裝　　微電子封裝是保護芯片免受環境侵害、實現電氣連接的關鍵環節。氣相沉積爐可用于制備封裝過程中的阻擋層、密封層等薄膜材料。這些薄膜材料具有優異的密封性和耐腐蝕性，能夠有效地防止水分、氧氣等有害物質侵入芯片內部，確保芯片的穩定性和可靠性。　　二、氣相沉積爐在微電子制造中的優勢　　高精度制備　　氣相沉積爐具有高度的精確性和可控性，能夠制備出厚度均勻、成分精確的薄膜材料。通過精確控制沉積條件，如溫度、壓力、氣氛等，可以實現納米級別的薄膜厚度控制，滿足微電子制造對高精度薄膜材料的需求。　　材料多樣性　　氣相沉積爐適用于制備多種類型的薄膜材料，包括金屬、氧化物、氮化物等。這種多樣性使得氣相沉積爐能夠滿足微電子制造中不同器件和工藝對薄膜材料的需求。　　高質量薄膜　　氣相沉積技術制備的薄膜具有致密、無缺陷的特點，能夠顯著提高微電子器件的性能和可靠性。此外，氣相沉積爐還能夠在低溫下制備薄膜，避免了高溫過程對基底材料的損傷，擴大了其在微電子制造中的應用范圍。　　高 效生產　　氣相沉積爐通常具有較高的生產效率，能夠在大面積基底上快速制備薄膜。這使得氣相沉積爐在微電子制造的大規模生產中具有顯著優勢，能夠滿足市場對高性能微電子器件的日益增長需求。　　綜上所述，氣相沉積爐在微電子制造中具有重要的應用價值。通過高精度制備、材料多樣性、高質量薄膜和高 效生產等優勢，氣相沉積爐為微電子制造提供了可靠的薄膜材料制備解決方案，推動了微電子技術的不斷進步和發展。
